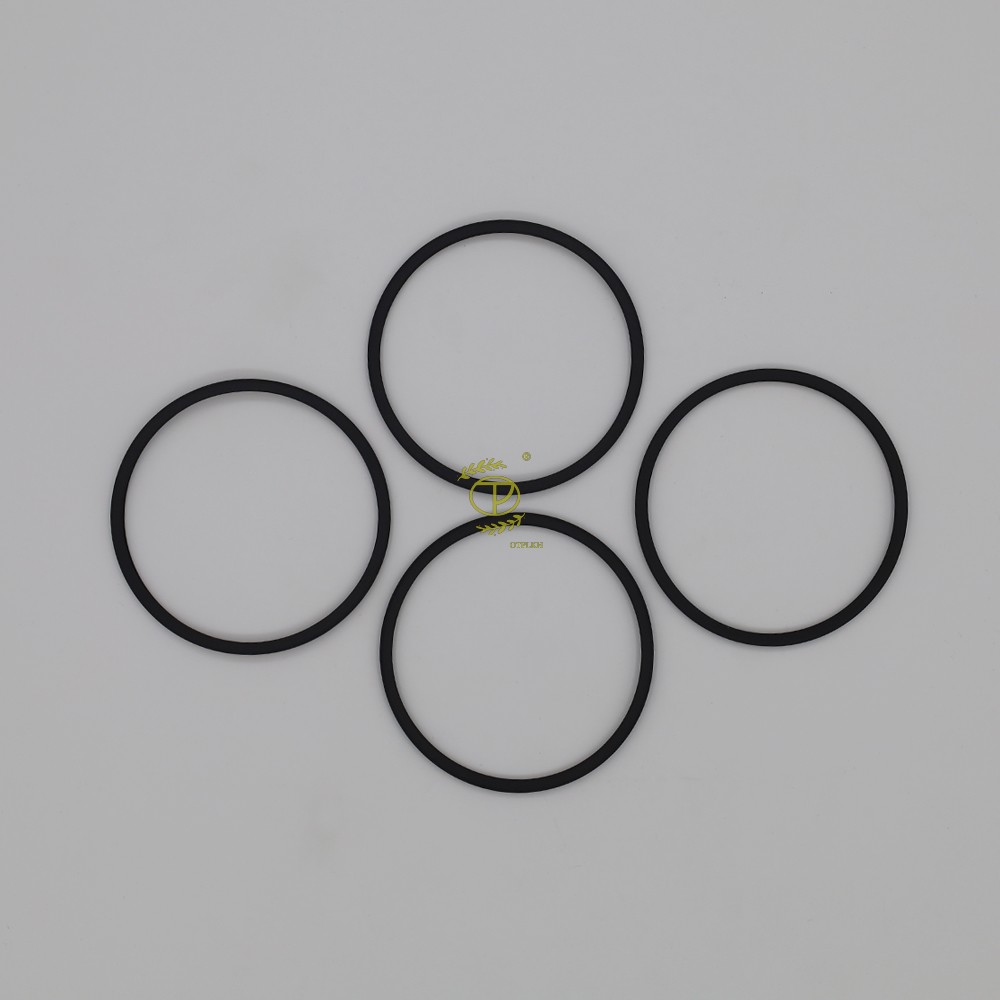

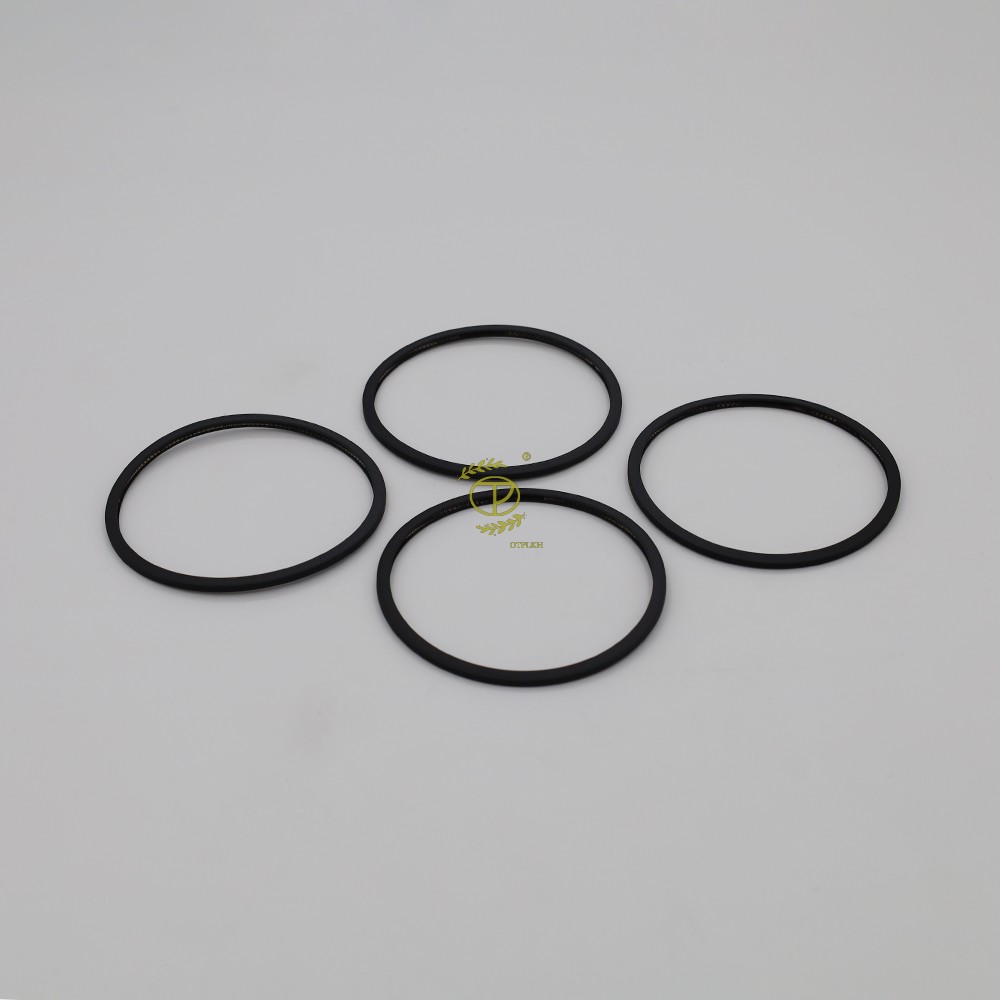

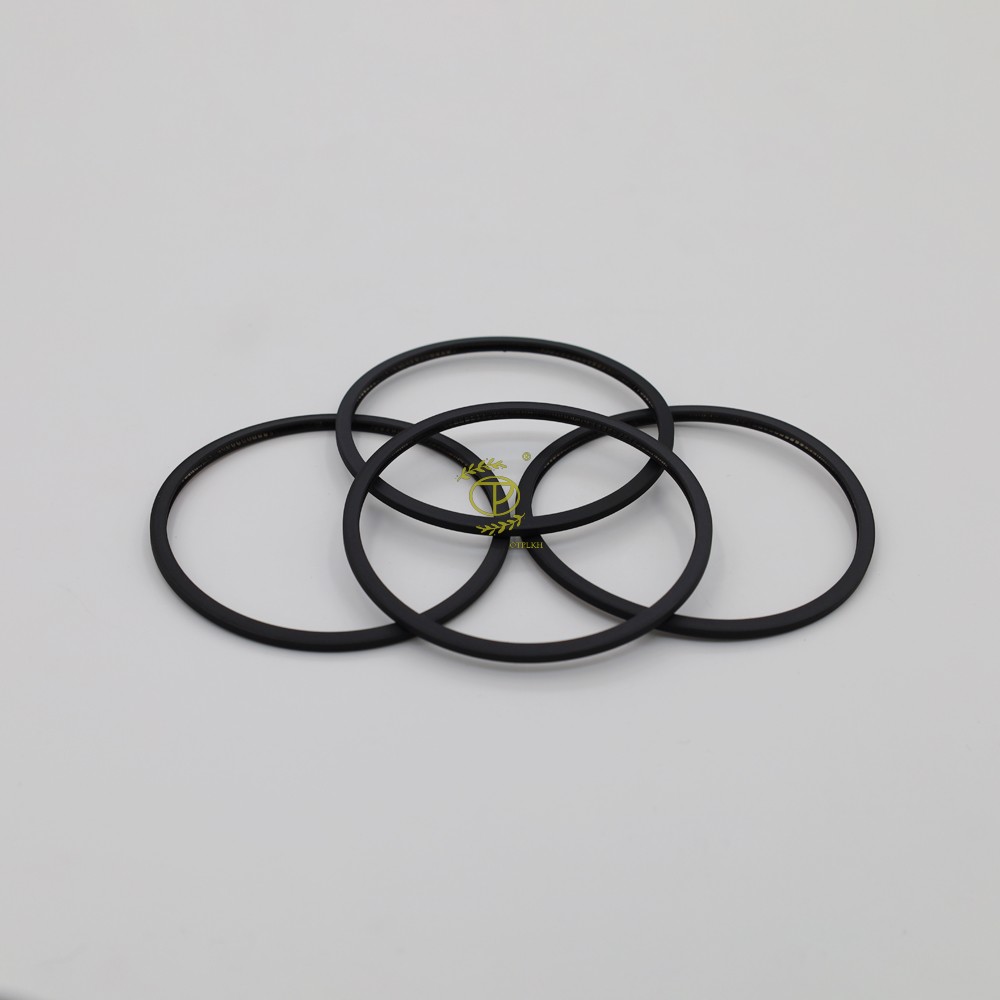

一、端面泛塞封PTC性能用途：
| 端面泛塞封PTC | 特點： | 應用領域： | |||
| 端面內向靜密封件。這種密封件適用于單向作用，高壓，靜態密封。它用于在壓力處于外部的工況。被廣泛應用于各種靜態密封和慢速動密封場合，對于較輕的氣體、制冷劑和真空有較好的密封作用，也可用在表面光潔度不太理想的場合。密封圈安裝在溝槽內，彈簧受壓，形成向內的張力，促使密封唇緊貼密封溝槽，由于彈簧永久給密封唇提供彈力，能彌補密封殼磨損和配合零件的偏心，由此形成從真空到低壓范圍內的密封。另外系統壓力會輔助彈簧蓄能，壓力越大，密封唇與溝槽貼合的越充分，由此形成高壓密封。密封圈由工程塑料與金屬彈簧組合而成，是高溫腐蝕、潤滑困難、低摩擦應用環境中的理想密封圈，有適當的彈簧力加上系統流體壓力，將密封唇頂出而輕輕壓住被密封的金屬面以生成優異的密封效果，在旋轉接頭，泵閥，液壓缸，壓力容器等產品上得到了廣泛應用。對于較設計選用時可參考Trelleborg 公司DVE DVL系列標準。 | 1.在氣體和流體用途中密封性能好 2.初始密封力大，防泄漏性好 3.可用于很大尺寸且不需要安裝工具 4.能承受急劇的溫度變化 5.在不理想表面的具有良好密封能力 6.儲存期無限 | 1.壓縮機缸體 2.建筑設備和裝置 3.化工加工 4.原油天然氣 5.低溫工程 6.核電站 7.航天航空 8.真空用途 9.旋轉接頭 | |||
二、工況條件：
| 速度 | 壓力范圍 | 溫度范圍 | 介質 | 可提供直徑范圍 |
| 15m/s | 0~45MPa | -55℃+260℃ | 所有液體、化學制品和氣體 | 5-1500 mm |
其他特殊類型：
訂貨范例 :
| 溝槽外側 A | 溝槽內側 B | 槽深 L | 彈簧類型 | 訂貨號 |
| 50 | 35.8 | 4.7 | V | PTC 50*35.8*4.7-V |
公制溝槽尺寸：
| 溝槽外側 A H11 | 槽寬 G+0.25 | 槽深 | R≤ | ||
| 推薦尺寸范圍 | 擴展尺寸范圍 | L | 公差 | ||
| 10-13.9 | 10-40 | 2.4 | 1.45 | 0.03 | 0.4 |
| 14-24.9 | 13-200 | 3.6 | 2.25 | 0.05 | 0.4 |
| 25-45.9 | 18-400 | 4.8 | 3.1 | 0.08 | 0.6 |
| 46-124.9 | 28-700 | 7.1 | 4.7 | 0.1 | 0.8 |
| 125-999.9 | 45-1000 | 9.5 | 6.1 | 0.15 | 0.8 |
