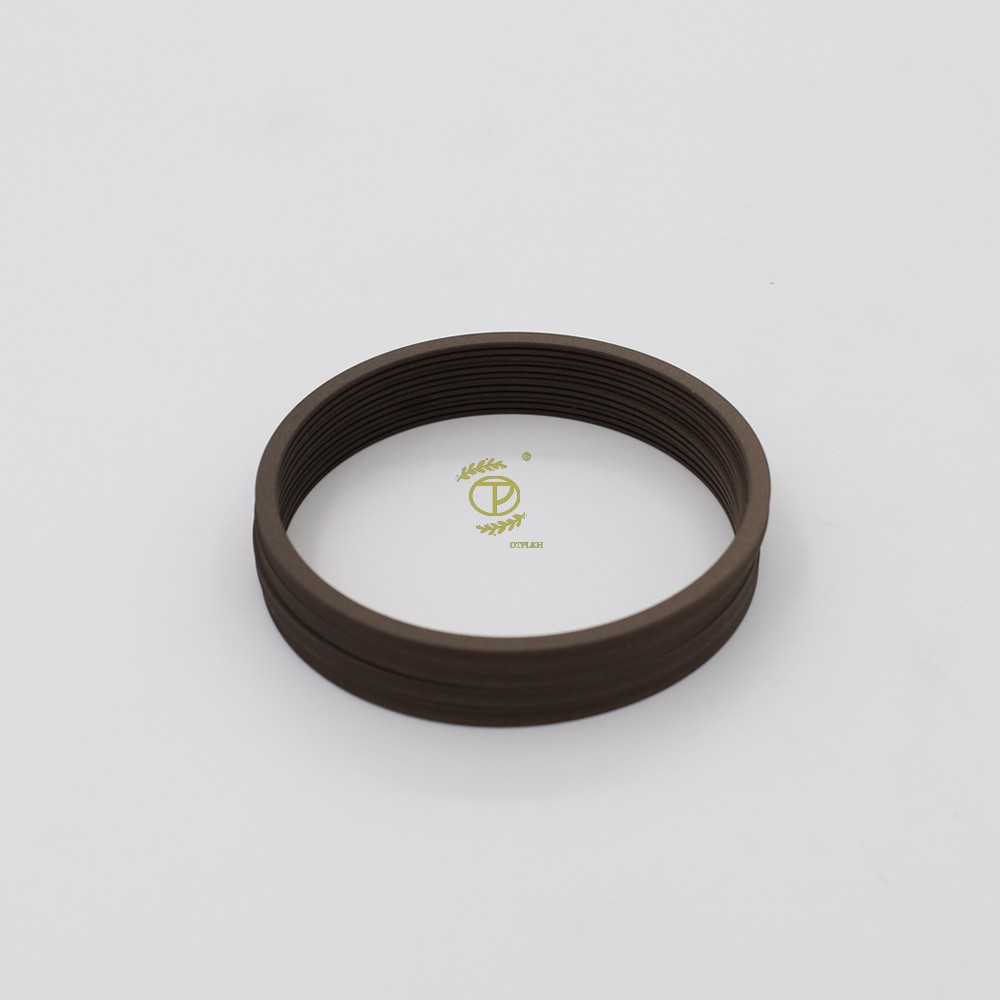

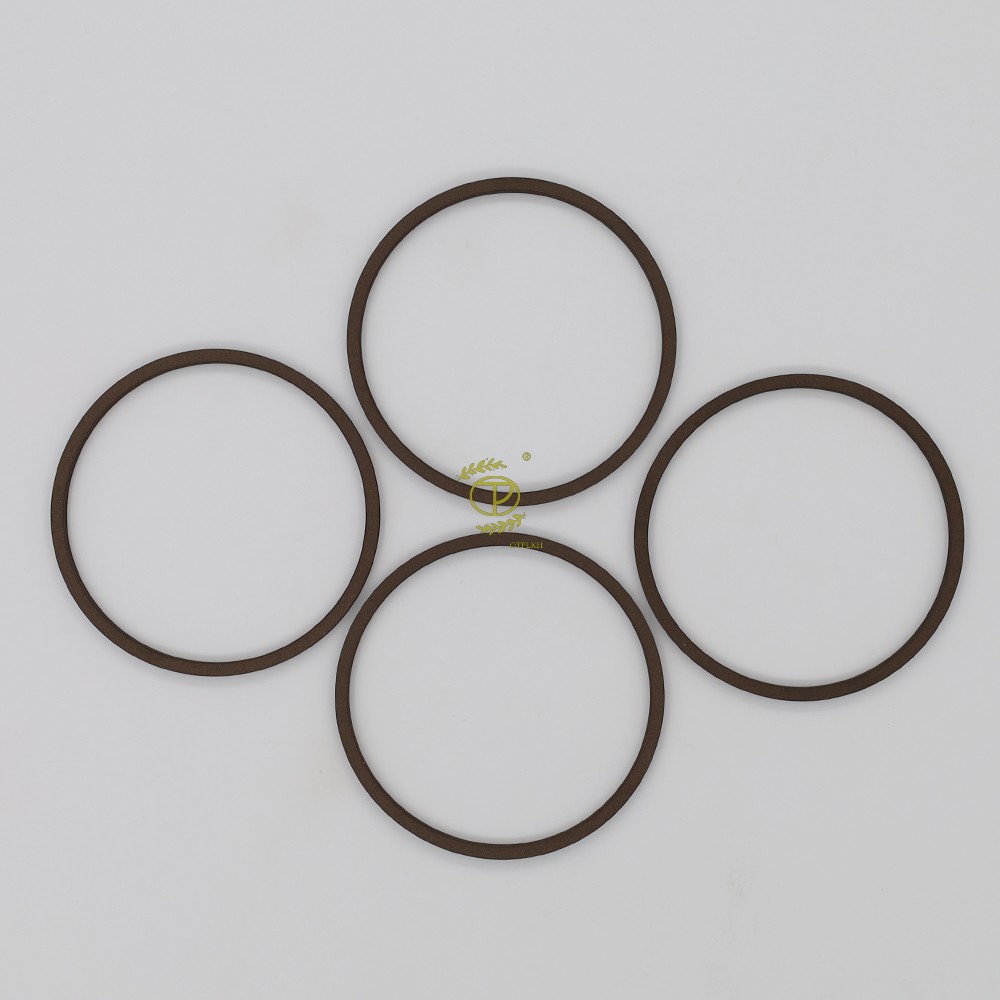

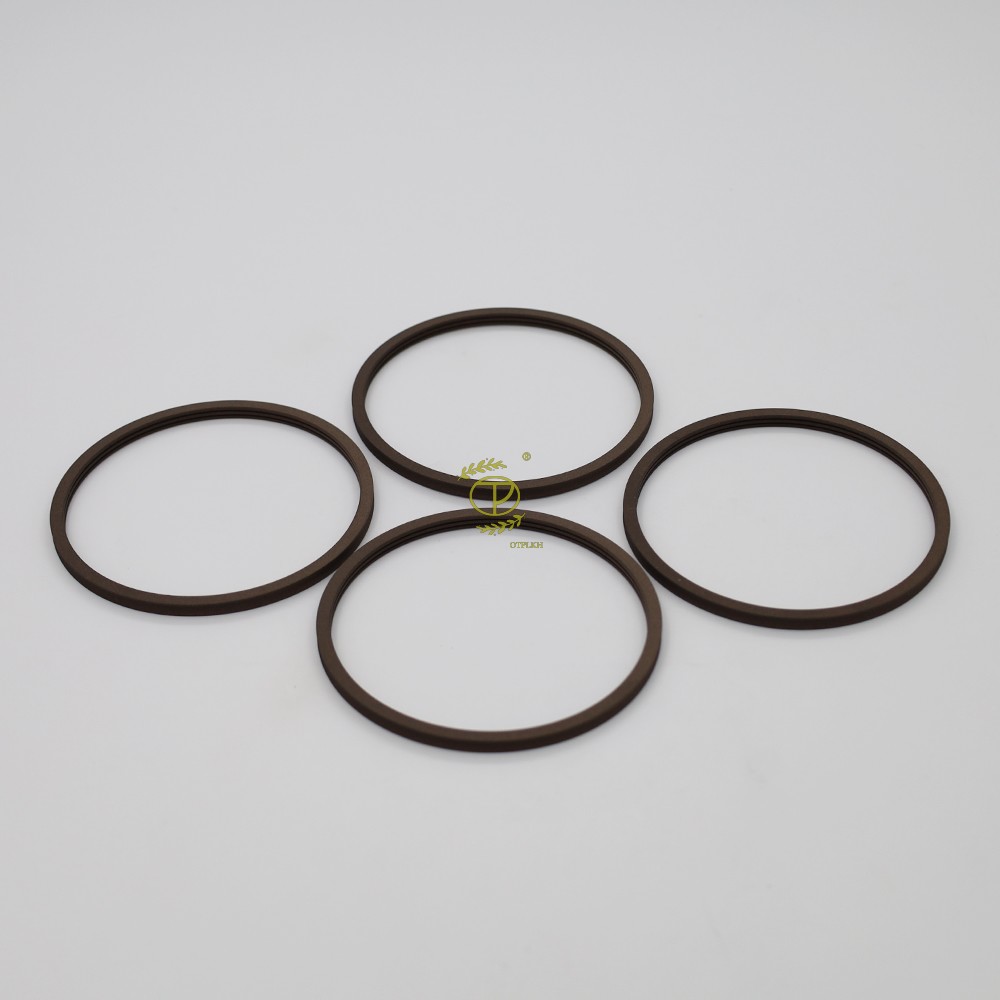

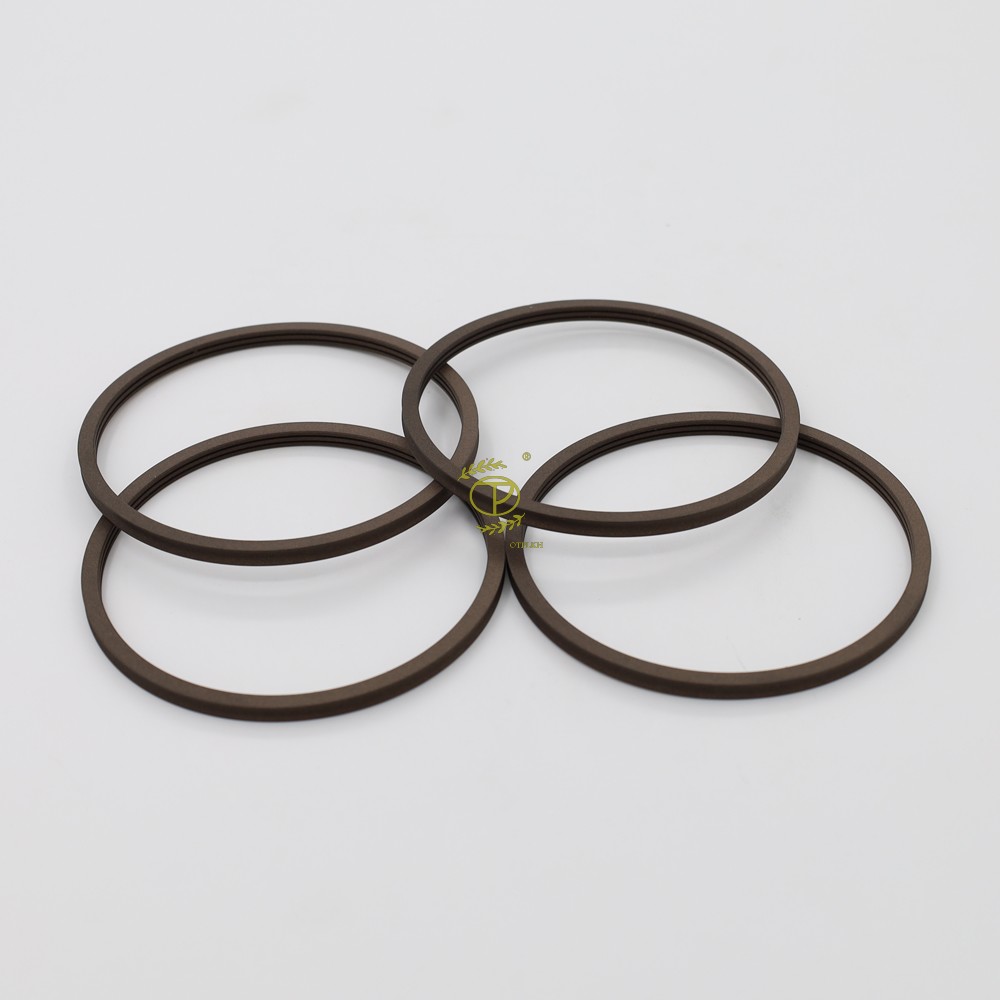

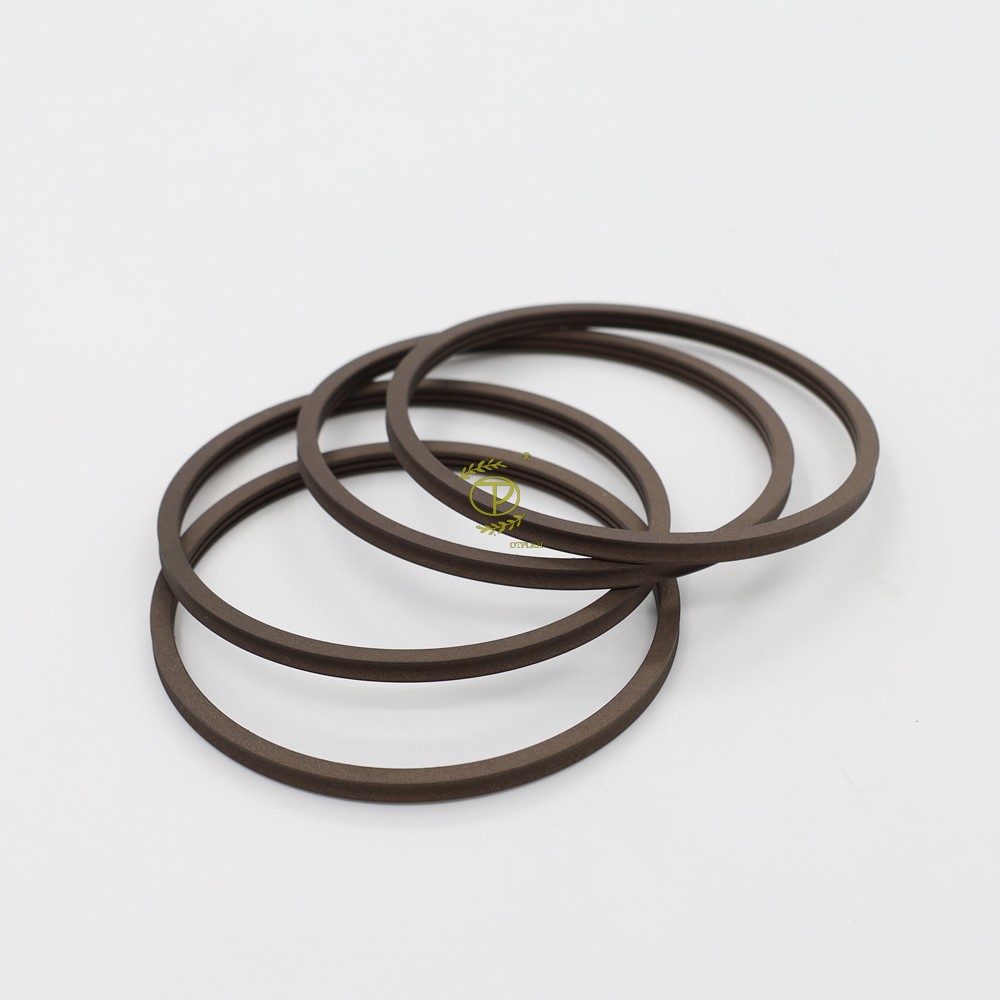

軸用旋轉格萊圈不僅僅用于液壓油缸以及氣動密封，其次還能用于潤滑系統和軸承防塵等 。在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。其用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。安裝在ISO7425標準的溝槽中。也有更高旋轉速度的單作用結構。
軸用旋轉格萊圈不僅僅用于液壓油缸以及氣動密封，其次還能用于潤滑系統和軸承防塵等 。在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。其用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。安裝在ISO7425標準的溝槽中。也有更高旋轉速度的單作用結構。
1.耐熱耐油,抗壓性好
2.無爬行現象
3.要求活塞桿或活塞密封的場合均可提供
4.摩擦力小
5.啟動時不爬行,無粘滯現象
6.抗磨性及尺寸穩定性好
7.溝槽簡單且尺寸小,具有潤滑腔
| PTFE圈 | ||||||||
| 材料 | 代號 | |||||||
| PTFE/青銅復合材料 | P502P | |||||||
| PTFE/碳釬維 | P508P | |||||||
| O型圈 | ||||||||
| 丁腈橡膠 NBR | WOQN70 | 邵氏A 70度 | ||||||
| 氟橡膠 FKM | 70 FKM | 邵氏A 70度 | ||||||
| 溫度 | 速度 | 介質 | ||||||
| -35~+200 ℃ | 2m/s | 石油基液壓油、環保安全液壓油等（視O型圈材質） |
軸徑：d=100mm
訂貨號：PRS 100*111*4.2
| 軸徑d h9 | 溝槽底徑 D H9 | 槽寬L +0.2 | O型圈線徑 d1 | R1≤ | C≥ | 最大擠出間隙 Max Gap E | ||
| 100bar | 200bar | 300bar | ||||||
| 6~18 | d+4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 |
| 20~36 | d+7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 |
| 40~190 | d+11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 |
| 200~250 | d+15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 |
| 280~640 | d+21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 |
| 650~950 | d+28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 |
