格萊圈孔用 PSF
工作原理：
由橡膠O形環和聚四氟乙烯環組成。原材料是聚四氟乙烯丁腈橡膠。特殊情況下，橡膠彈性體丁腈橡膠選用氟膠FKM，根據其自身變形對密封面產生較高的初始接觸應力，阻斷無壓液體的泄漏。液壓缸工作時，壓力液在密封圈彈性變形后很大限度地揉捏方形密封圈，使其緊貼密封面，產生較高的附加接觸應力，該接觸應力隨著壓力液壓力的增加而增加，并與初始接觸應力一起阻止壓力液的泄漏。
應用范圍：
液壓系統、往復運動，在高壓和低壓及高頻工況下的重載雙向活塞密封場合非常出色。適用在長及短行程的情況，并在范圍較大的流體和高溫場合，可適合較大的活塞間隙。例如用在注塑機、推土機、農業機械、壓機和其他機床等。
特點：
1.一個動態密封件，保證出色的低摩擦和高速性能，其化學抗性優于所有其他熱塑性塑料和彈性材料，幾乎兼容所有的液體材質，側溝確保在任何工作條件下加強O型圈的壓力負荷。
2.內側的靜態O型圈元件，具有低永久變形的特點。
3.無粘滑運動趨勢。
4.節省空間的構造與簡單的凹槽設計。
5.高兼容性，幾乎兼容所有流體（在正確選型O型圈材料的情況下）
6.高抗擠出能力。
7.耐高溫性能優異。
材質：
| 材質代+A+A20:K36 | 材質顏色 | 壓力 | 材質特性 | 材質用途 | 不同場合選用O圈材質 | O圈工作溫度 | 配合表面材質 | |||
| P502P | 棕色 | 60 | 用于液壓的標準材料，經測試抗壓強度高，滑動特性好，耐磨損，填充青銅粉 | 高溫、抗壓、耐磨 | NBR-邵氏A70（普通） | -30℃至+100℃ | 淬硬鋼,鍍鉻鋼 | |||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A70 FKM-邵氏A 70（低溫） | -45℃至+80℃ | |||||||||
| 丁腈橡膠-低溫邵氏A70 FKM-邵氏A 70（高溫） | -10℃至+200℃ | |||||||||
| P503P | 綠色 | 80 | 用于潤滑性得液壓油，硬質配合表面，滑動特性好，摩擦小，填充青銅粉 | NBR-邵氏A70（普通） | -30℃至+100℃ | 淬硬鋼,鍍鉻鋼 | ||||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A70 FKM-邵氏A 70（低溫） | -45℃至+80℃ | |||||||||
| 丁腈橡膠-低溫邵氏A70 FKM-邵氏A 70（高溫） | -10℃至+200℃ | |||||||||
| P508P | 黑色 | 25 | 用于有潤滑性和無潤滑性的液壓油，不含鋅的液壓油，高水基液體柔軟配合表面，由于表面構造特性，不適合氣體，填充碳纖維 | NBR-邵氏A70（普通） | -30℃至+100℃ | 鋼，鍍鉻鋼鑄鐵 不銹鋼鋁青銅合金 | ||||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A 70FKM-邵氏A 70（低溫） | -45℃至+80℃ | |||||||||
| 丁腈橡膠-低溫邵氏A 70 FKM-邵氏A 70（高溫） | -10℃至+200℃ | |||||||||
| EPDM邵氏A70 | -45℃至+145℃ | |||||||||
| W26096 | 白色至 水白色 | 40 | 用于有潤滑性和無潤滑性的液壓油，高耐磨，性非常好的耐化學性，耐溫度變化有限. 超高分子量聚乙烯 | NBR-邵氏A70（普通） | -30℃至+100℃ | 鋼，鍍鉻鋼鑄鐵 不銹鋼鋁青銅合金 | ||||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A70 FKM-邵氏A 70（低溫） | -45℃至+80℃ | |||||||||
| W16117 | 紅色 | 80 | 用于有潤滑性的液壓油，耐磨性極好.澆注型聚氨酯橡膠 | NBR-邵氏A70 | -30℃至+100℃ | 鋼、淬硬鋼、鍍鉻鋼 、鑄鐵、不銹鋼、 陶瓷涂層、鋁、青銅、合金 | ||||
| NBR-低溫邵氏A70 | -45℃至+80℃ | |||||||||
技術參數：
| 速度 | 溫度 | 介質 | ||||||||
| 15≤m/s | -45～+200 ℃ | 礦物液壓油，抗燃液壓油，環境安全的液壓油，水，氣和其他介質 根據防塵圈和O形圈材料 | ||||||||
| 工作壓力 | 160bar | 250bar | 400bar |
| 最大擠出間隙 E | E≤0.6mm | E≤0.4mm | E≤0.2mm |
訂貨范例：
訂貨范例 : 缸徑 D=100mm
訂貨號 ： PSF100*84.5*6.3
公制溝槽尺寸：
| 缸徑D H9 | 溝槽底徑d h9 | 槽寬L +0.2 | O型圈線徑d1 | C≥ | R1≤ |
| 8~24 | D-4.9 | 2.2 | 1.8 | 2 | 0.4 |
| 15~48 | D-7.5 | 3.2 | 2.65 | 2 | 0.4 |
| 25~110 | D-11 | 4.2 | 3.55 | 3 | 0.8 |
| 50~140 | D-15.5 | 6.3 | 5.3 | 5 | 1.2 |
| 125~320 | D-21 | 8.1 | 7 | 7.5 | 1.6 |
| 330~660 | D-24.5 | 8.1 | 7 | 8 | 1.6 |
| 670~990 | D-28 | 9.5 | 8.4 | 8 | 1.6 |
| 1000~1500 | D-38 | 13.8 | 12 | 8.5 | 2 |

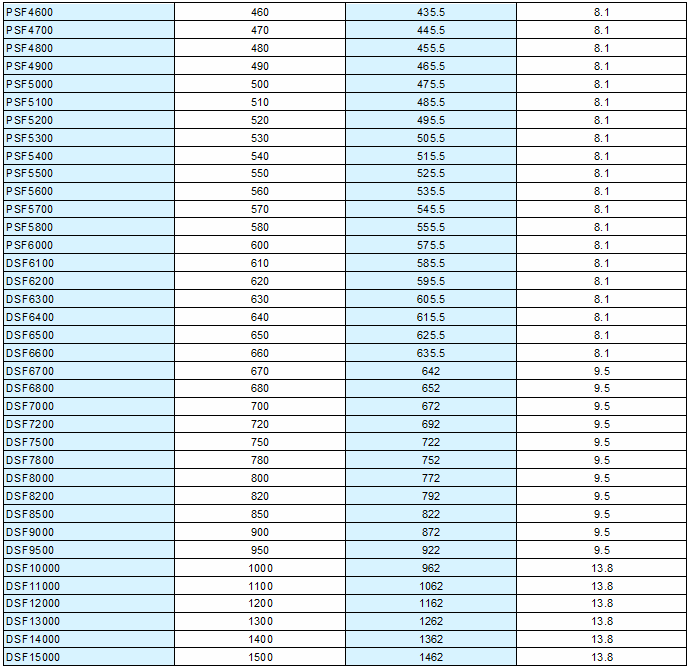

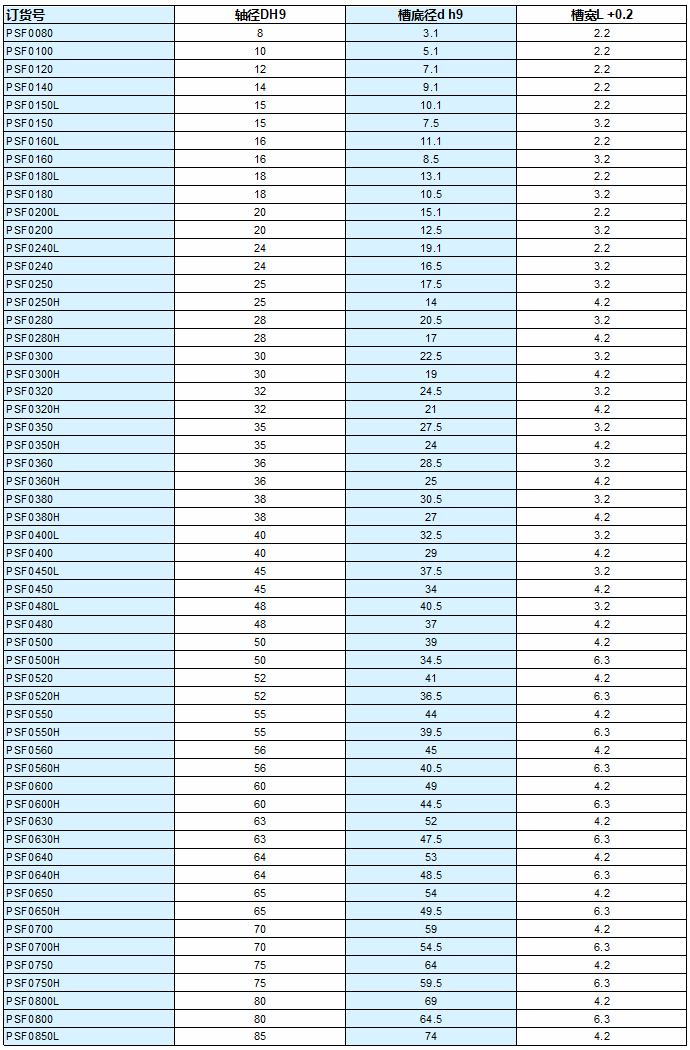

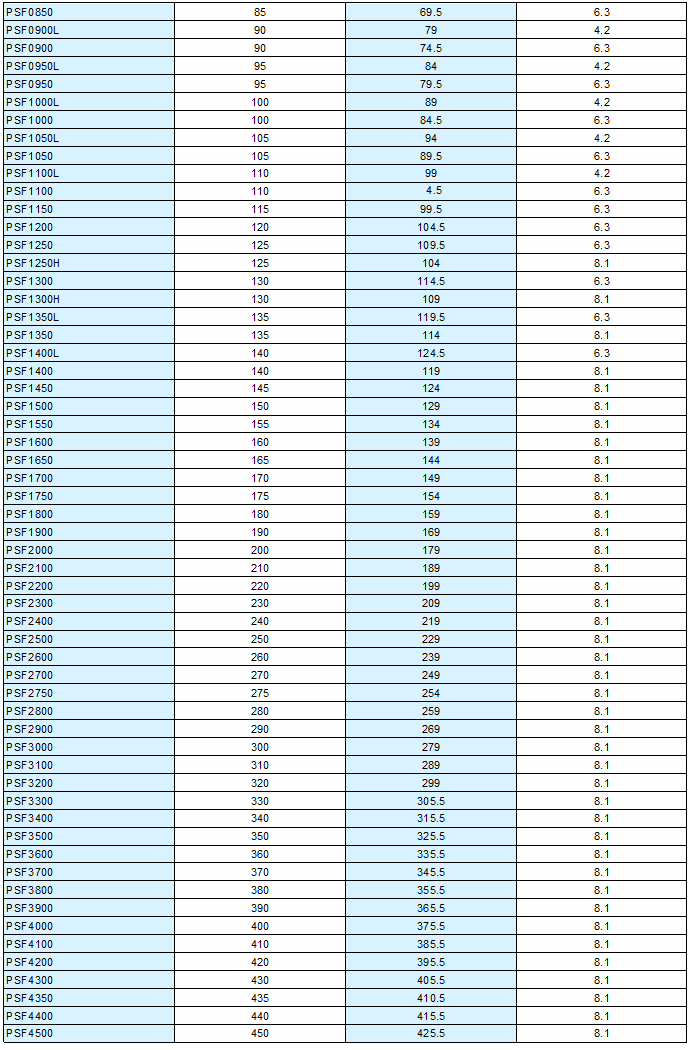

產品規格：
