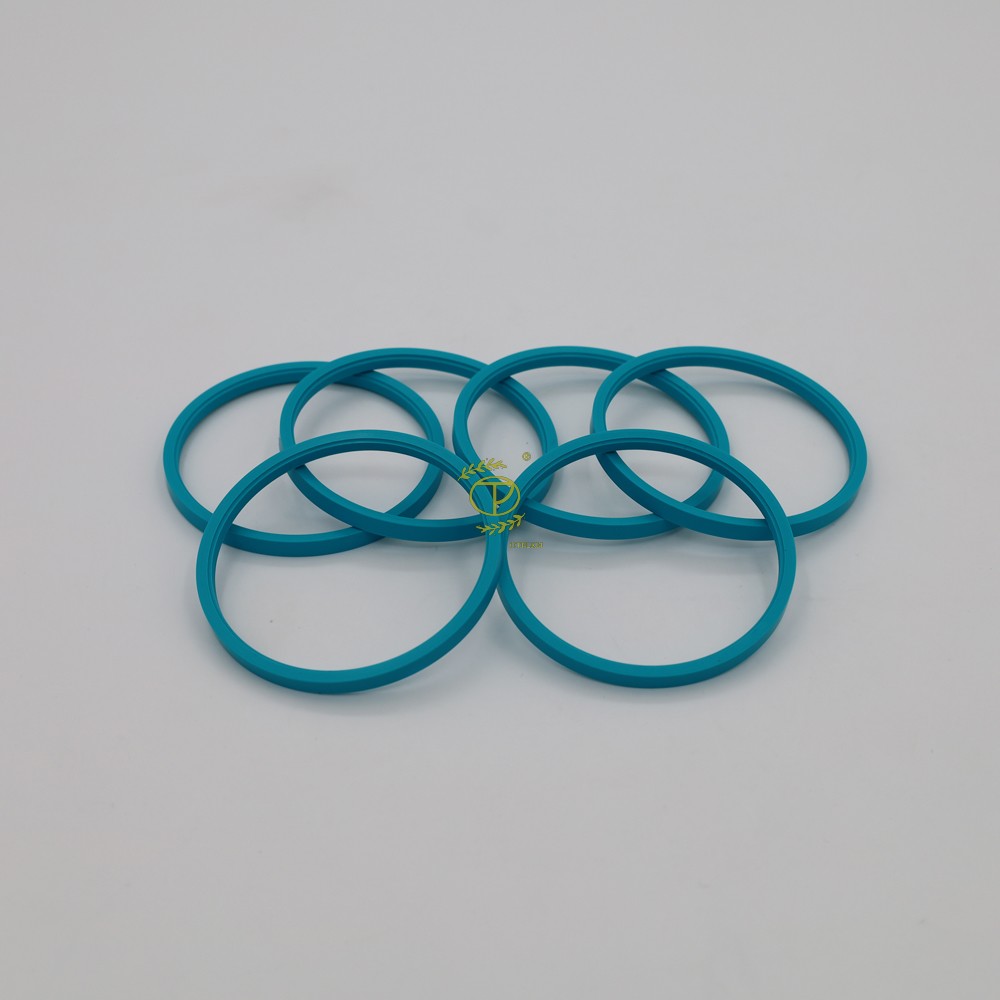

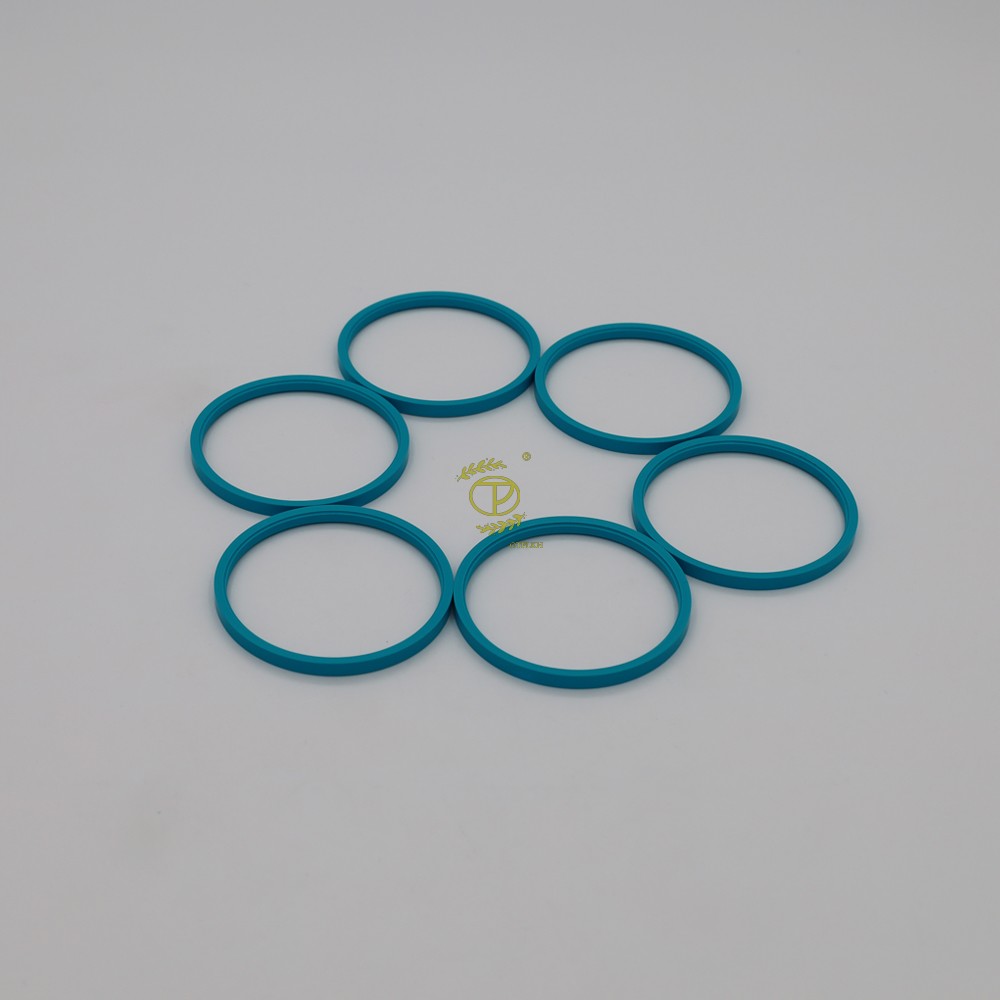

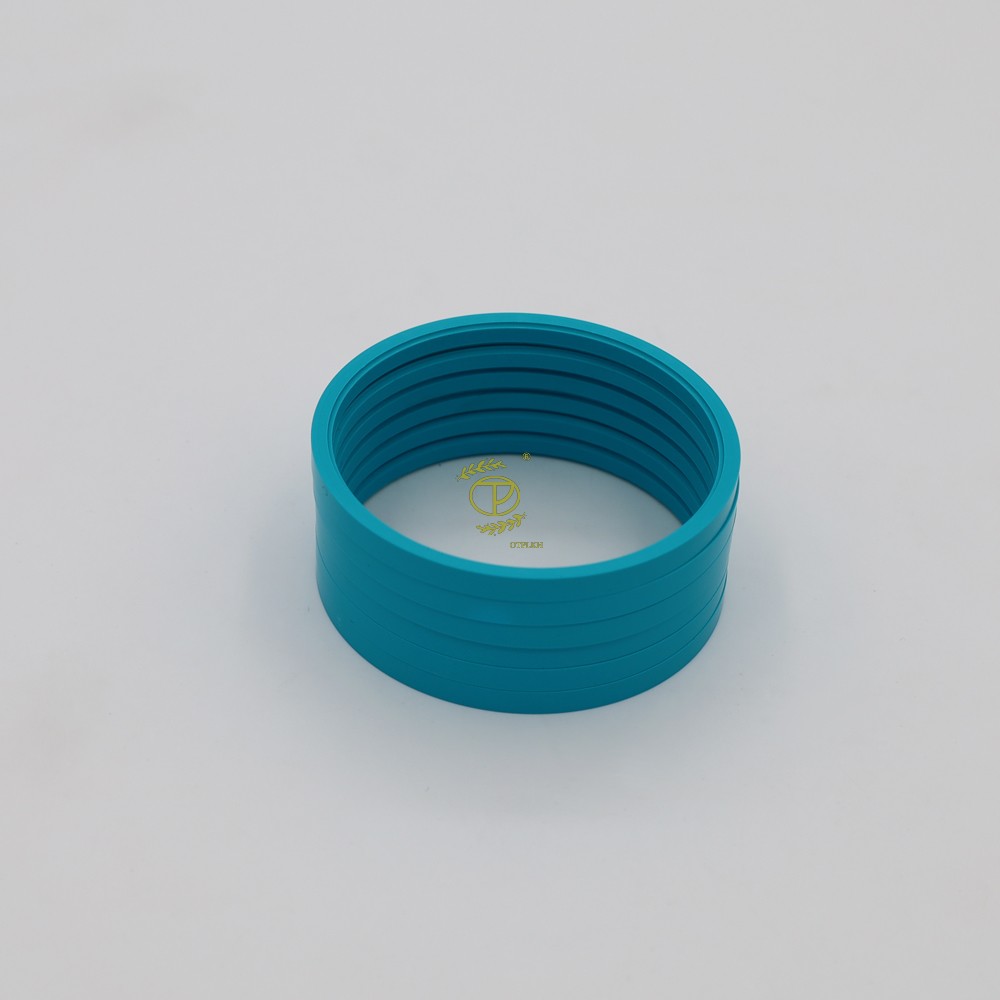

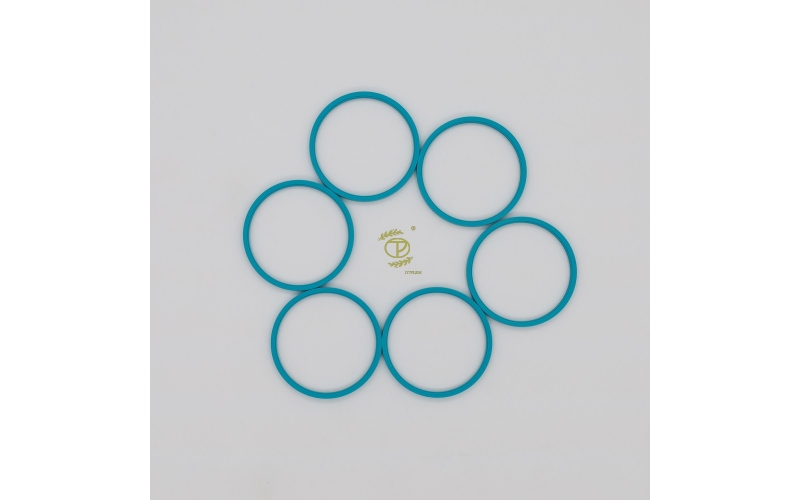

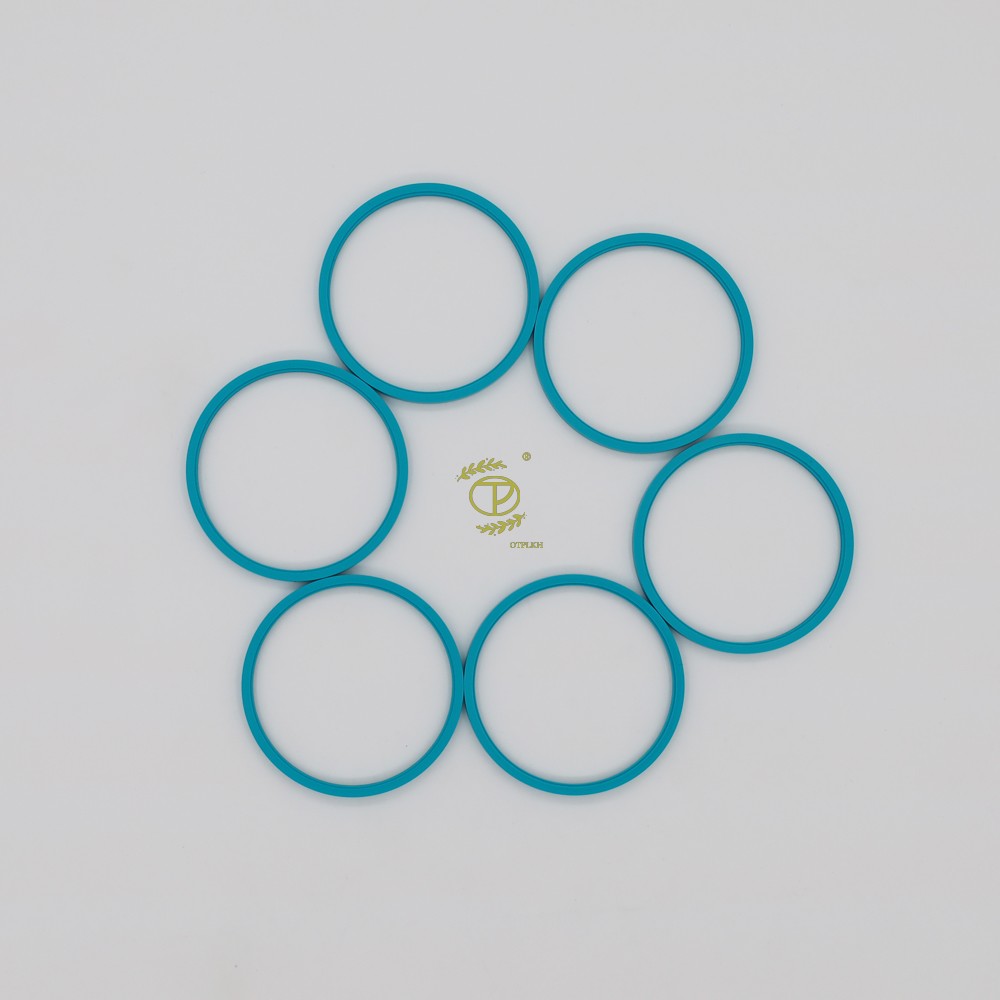

軸用T型格萊圈PRT性能與用途 軸用T型格萊圈PRT一般在液壓往復運動環境作業。正確使用可在高、中、低壓及重載、高頻工況下的活塞桿密封場合非常出色。T型格萊圈特別適用在長行程的情況，并在范圍較廣的流體和高溫場合，可適用較大的活塞桿間隙。例如用在（挖掘機、推土機、鍛壓機、陶瓷壓磚機、軋鋼機、伺服閥和其它機床）等設備中得到廣泛的應用，這種特殊的T型格萊圈R截面形狀所具有的側邊角度，允許其有一
軸用T型格萊圈PRT一般在液壓往復運動環境作業。正確使用可在高、中、低壓及重載、高頻工況下的活塞桿密封場合非常出色。T型格萊圈特別適用在長行程的情況，并在范圍較廣的流體和高溫場合，可適用較大的活塞桿間隙。例如用在（挖掘機、推土機、鍛壓機、陶瓷壓磚機、軋鋼機、伺服閥和其它機床）等設備中得到廣泛的應用，這種特殊的T型格萊圈R截面形狀所具有的側邊角度，允許其有一個附加的自由度，使密封件能夠輕微傾斜。于是可把最大壓力點移到高壓側密封邊緣的位置相反，在密封件的低壓側出現一個沒有壓縮或剪切負載的中間變形區，從而有效地減少了密封圈被擠出的危險。
1.良好的動靜密封性能
2.可允許較大的擠出間隙,視應用場合而定,故可降低加工費用
3.由于較大的擠出間隙,在有污物的介質中也能安全使用
4.摩擦小，無爬行現象
5.溝槽簡單，可用于整體式活塞
6.由于可采用較多種類的材料，所以對工作條件的適應性強
7.適于新環境安全的液壓油（生物油)
| 材質代號 | 材質顏色 | 速度m/s | 材質特性 | 材質用途 | 不同場合選用O圈材質 | O圈工作溫度 | 配合表面材質 | |||
| P502P | 棕色 | 15 | 用于液壓的標準材料，經測試抗壓強度高，滑動特性好，耐磨損，填充青銅粉 | 高溫、抗壓、耐磨 | NBR-邵氏A70（普通） | -30°C~+100°C | 淬硬鋼,鍍鉻鋼 | |||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A70 FKM-邵氏A 70（低溫） | -45°C~+80°C | |||||||||
| 丁腈橡膠-低溫邵氏A70 FKM-邵氏A 70（高溫） | -10°C~+200°C | |||||||||
| P540P | 藍色 | 15 | 用于有潤滑性和無潤滑性的液壓油，不含鋅的液壓油，高水基液體柔軟配合表面，由于表面構造特性，不適合氣體，填充碳纖維 | 高溫、抗壓、耐磨 | NBR-邵氏A70（普通） | -30°C~+100°C | 鋼，鍍鉻鋼鑄鐵 不銹鋼鋁青銅合金 | |||
| 丁腈橡膠-邵氏A70 NBR-低溫邵氏A 70FKM-邵氏A 70（低溫） | -45°C~+80°C | |||||||||
| 丁腈橡膠-低溫邵氏A 70 FKM-邵氏A 70（高溫） | -10°C~+200°C | |||||||||
| EPDM邵氏A70 | -45°C~+145°C | |||||||||
| W16117 | 紅色 | 2 | 用于有潤滑性的液壓油，耐磨性極好.澆注型聚氨酯橡膠 | 高溫、抗壓、耐磨 | NBR-邵氏A70 | -30°C~+100°C | 鋼、淬硬鋼、鍍鉻鋼 、鑄鐵、不銹鋼、 陶瓷涂層、鋁、青銅、合金 | |||
| NBR-低溫邵氏A70 | -45°C~+80°C | |||||||||
| 速度 | 溫度 | 介質 | ||||||||
| ≤15 m/s | -45+200 ℃ | 礦物液壓油，抗燃液壓油，環境安全的液壓油，水，氣和其他介質 根據防塵圈和O形圈材料 | ||||||||

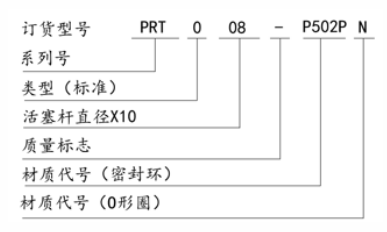

| T型格萊圈，配齊O形圈，標準用途。 活塞桿直徑： d=80.0mm 零件號： PRT0800 選擇材料,相應的代號附加在零件號后,一起組成訂貨號。 中沒有給出的針對所有中間尺寸的訂貨型號，均可由右的示例來確定。 |  | |||||||||

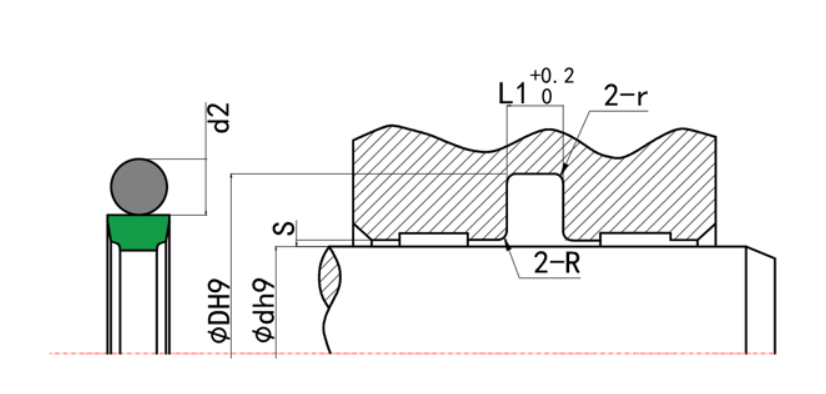

| 軸徑d h9 | 溝槽直徑 | 溝槽寬度 | 圓角 | 最大徑向間隙S max | O型圈截面 | ||||
| 標準用途 | 輕型用途 | 重型用途 | D H9 | L1+0,2 | r | 10 MPa | 20 MPa | 40 MPa | d2 |
| 3-7.9 | 8-18.9 | - | dh9+4.9 | 2.2 | 0.4 | 0.4 | 0.3 | 0.2 | 1.78 |
| 8-18.9 | 19-37.9 | - | dh9+7.3 | 3.2 | 0.6 | 90 | 0.5 | 0.3 | 2.62 |
| 19-37.9 | 38-199.9 | 8-18.9 | dh9+10.7 | 4.2 | 1 | 0.7 | 0.5 | 0.3 | 3.53 |
| 38-199.9 | 200-255.9 | 19-37.9 | dh9+15.1 | 6.3 | 1.3 | 0.8 | 0.6 | 0.4 | 5.33 |
| 200-255.9 | 256-649.9 | 38-199.9 | dh9+20.5 | 8.1 | 1.8 | 0.8 | 0.6 | 0.4 | 7 |
| 256-649.9 | 650-999.9 | 200-255.9 | dh9+24.0 | 8.1 | 1.8 | 0.9 | 0.7 | 0.5 | 7 |
| 650-999.9 | ≥1000 | 256-649.9 | dh9+27.3 | 9.5 | 2.5 | 1 | 0.8 | 90 | 8.4 |
| ≥1000 | - | 650-999.9 | dh9+38.0 | 13.8 | 3 | 1.2 | 0.9 | 0.7 | 12 |
訂貨號：
| 訂貨號 | 軸徑 | 溝槽直徑 | 溝槽寬度 |
| d h9 | D H9 | L1+0.2 | |
| PRT 0040 | 4 | 8.9 | 2.2 |
| PRT 0060 | 6 | 10.9 | 2.2 |
| PRT 0080 | 8 | 15.3 | 3.2 |
| PRT 0100 | 10 | 17.3 | 3.2 |
| PRT 0120 | 12 | 19.3 | 3.2 |
| PRT 0140 | 14 | 21.3 | 3.2 |
| PRT 0150 | 15 | 22.3 | 3.2 |
| PRT 0160 | 16 | 23.3 | 3.2 |
| PRT 0180 | 18 | 25.3 | 3.2 |
| PRT 0190 | 19 | 29.7 | 4.2 |
| PRT 0200 | 20 | 30.7 | 4.2 |
| PRT 0220 | 22 | 32.7 | 4.2 |
| PRT 0250 | 25 | 35.7 | 4.2 |
| PRT 0280 | 28 | 38.7 | 4.2 |
| PRT 0300 | 30 | 40.7 | 4.2 |
| PRT 0350 | 35 | 45.7 | 4.2 |
| PRT 0400 | 40 | 55.1 | 6.3 |
| PRT 0420 | 42 | 57.1 | 6.3 |
| PRT 0450 | 45 | 60.1 | 6.3 |
| PRT 0500 | 50 | 65.1 | 6.3 |
| PRT 0550 | 55 | 70.1 | 6.3 |
| PRT 0600 | 60 | 75.1 | 6.3 |
| PRT 0650 | 65 | 80.1 | 6.3 |
| PRT 0700 | 70 | 85.1 | 6.3 |
| PRT 0750 | 75 | 90.1 | 6.3 |
| PRT 0800 | 80 | 95.1 | 6.3 |
| PRT 0850 | 85 | 100.1 | 6.3 |
| PRT 0900 | 90 | 105.1 | 6.3 |
| PRT 0950 | 95 | 110.1 | 6.3 |
| PRT 1000 | 100 | 115.1 | 6.3 |
| PRT 1050 | 105 | 120.1 | 8.1 |
| PRT 1300 | 130 | 145.1 | 6.3 |
| PRT 1500 | 150 | 165.1 | 6.3 |
| PRT 1800 | 180 | 195.1 | 6.3 |
| PRT 2000 | 200 | 220.5 | 8.1 |
| PRT 2500 | 250 | 270.5 | 8.1 |
| PRT 3000 | 300 | 324 | 8.1 |
| PRT 3500 | 350 | 374 | 8.1 |
| PRT 4000 | 400 | 424 | 8.1 |
| PRT 4500 | 450 | 474 | 8.1 |
| PRT 5000 | 500 | 524 | 8.1 |
| PRT 5500 | 550 | 574 | 8.1 |
| PRT 6000 | 600 | 624 | 8.1 |
| PRT 6500 | 650 | 678 | 9.5 |
| PRT 7000 | 700 | 728 | 9.5 |
| PRT 7500 | 750 | 778 | 9.5 |
| PRT 8000 | 800 | 828 | 9.5 |
| PRT 8500 | 850 | 878 | 9.5 |
| PRT 9000 | 900 | 928 | 9.5 |
| PRT 9500 | 950 | 978 | 9.5 |
| PRT 10000 | 1000 | 1038 | 13.8 |
| PRT 11000 | 1100 | 1138 | 13.8 |
| PRT 13000 | 1300 | 1338 | 13.8 |
| PRT 15000 | 1500 | 1538 | 13.8 |
