V型密封圈組合密封件支撐環密封環壓環丁腈氯丁橡膠廠家異形件密封件定制 歐特派密封OTPLKH VXQ-940

V型密封圈VXQV形密封圈結構壓環的作用是給V形密封圈造成一個初始?jí)嚎s量,使其與被密封面充分接觸,并可對V形密封圈的壓縮量進行調節。V形密封圈裝置由支撐環、密封圈、壓環三個部件組成。V形密封圈的標準夾角為90°,特殊場合也用到60°。支承環是支承V形密封圈的重要部件,其斷面厚而結實、尺寸精確、凹形角和V形密封圈相同(90°)或稍大,使密封圈安放穩定。密封原理:在自由狀態下,V形密封圈的唇部外徑大于

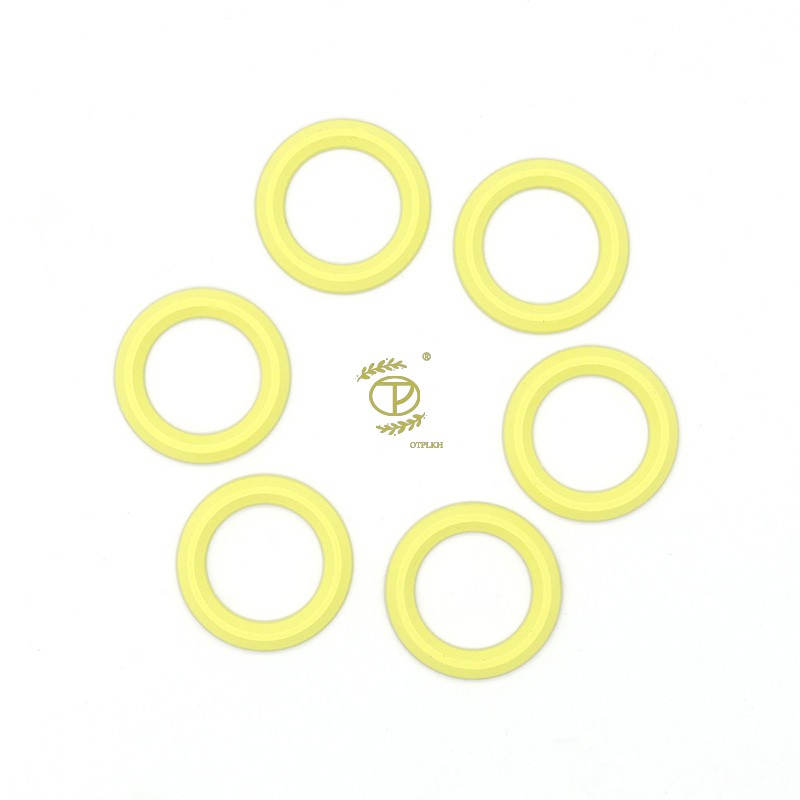

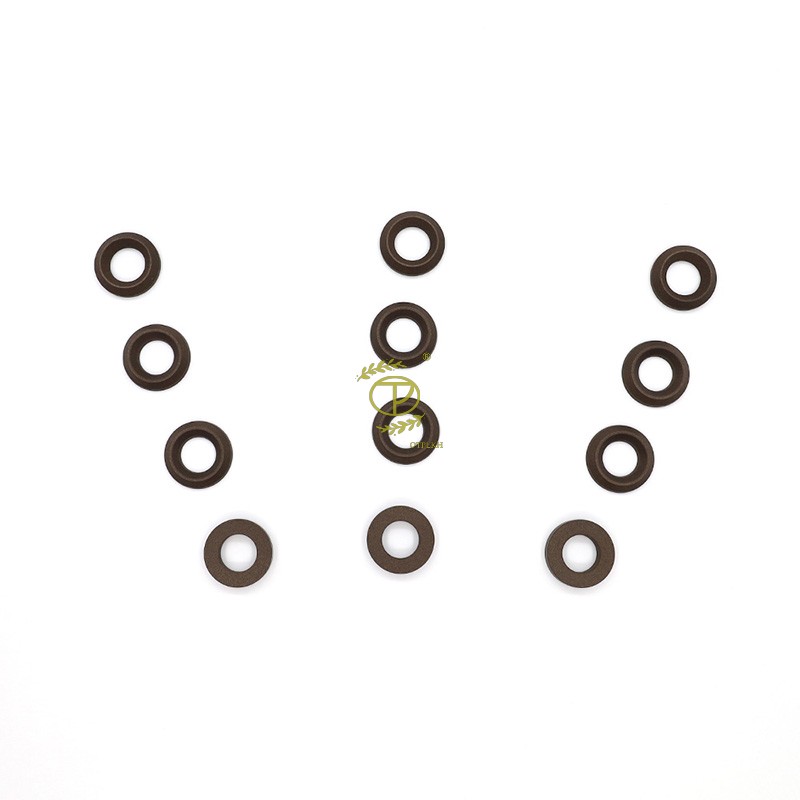

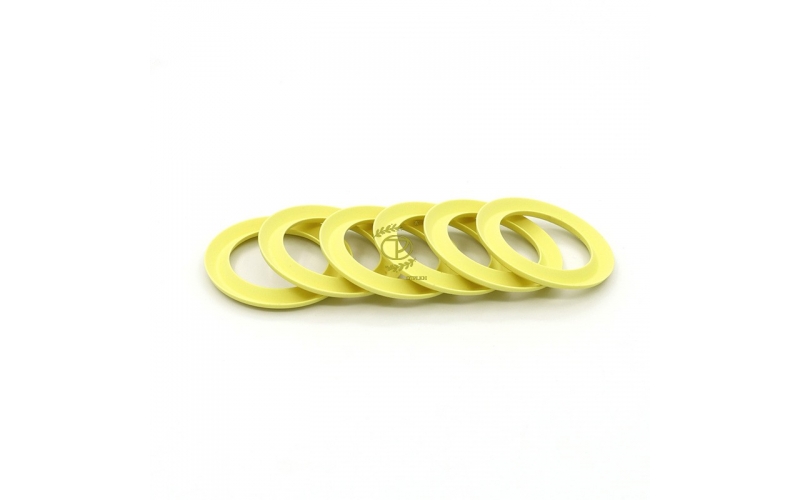

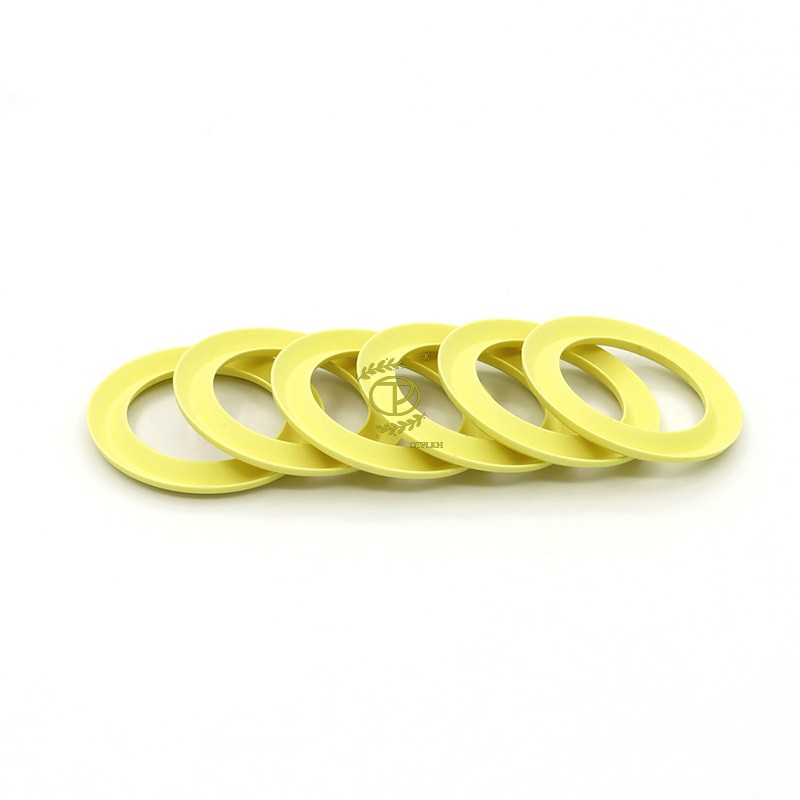

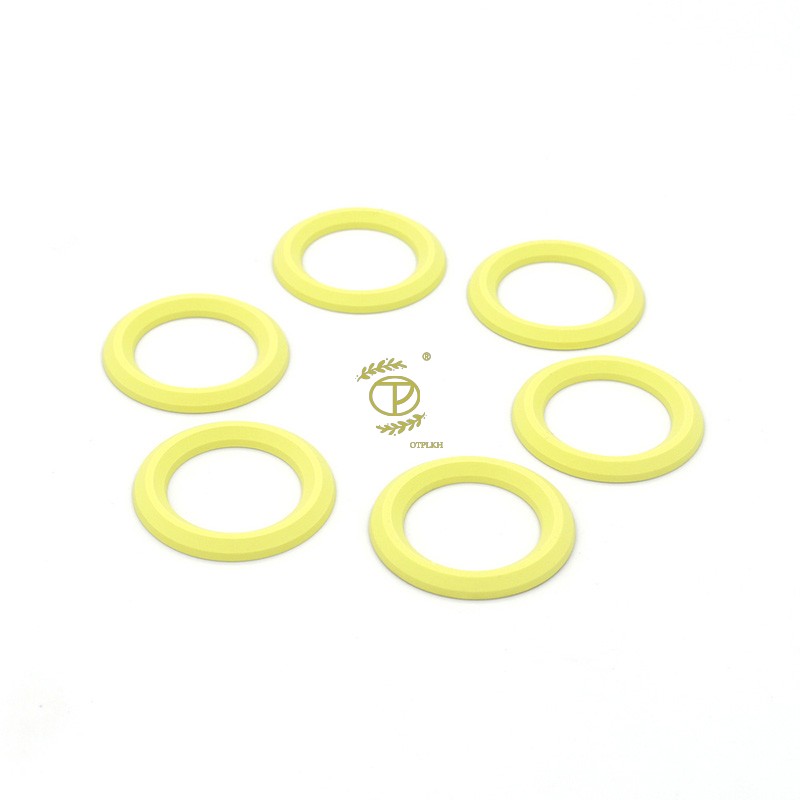

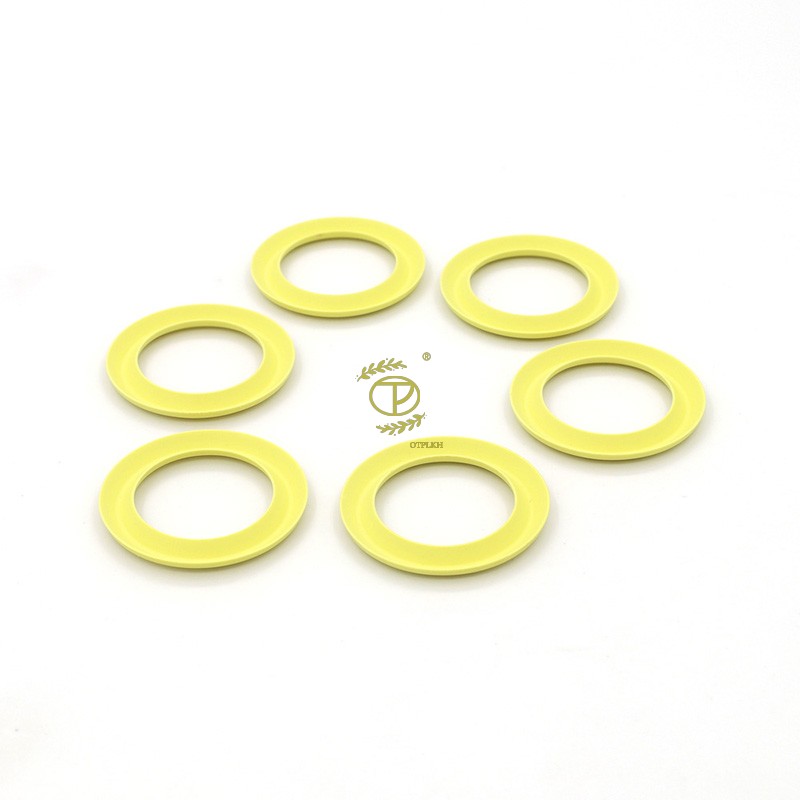

V型密封圈VXQ

歐特派密封


V形密封圈結構


壓環的作用是給V形密封圈造成一個初始?jí)嚎s量,使其與被密封面充分接觸,并可對V形密封圈的壓縮量進行調節。V形密封圈裝置由支撐環、密封圈、壓環三個部件組成。V形密封圈的標準夾角為90°,特殊場合也用到60°。支承環是支承V形密封圈的重要部件,其斷面厚而結實、尺寸精確、凹形角和V形密封圈相同(90°)或稍大,使密封圈安放穩定。


密封原理:

在自由狀態下,V形密封圈的唇部外徑大于填料腔的內徑,唇的內徑小于活塞桿的外徑。這樣,裝配后便有一定的變形。由于支撐環的作用,這種變形只發生在唇的尖端,并在其接觸部位產生壓力,即使不施加壓緊力,唇口也能封住一定的內壓。因?yàn)榇接小白苑狻弊饔茫?dāng)介質工作壓力升高時,唇尖改變接觸形狀和加大接觸應力,唇部與被密封面貼合得更緊密,實現密封作用,介質壓力升高接觸應力相應升高。


密封特性:

V形密封圈的材料以丁腈橡膠和氯丁橡膠最常用,天然橡膠用于對水和空氣的密封,丁基橡膠用于不燃性液壓油和磷酸酯系液壓油。氯橡膠用于各種化學品和高溫。當要求耐磨時,用聚氨酯橡膠。夾織物橡膠也是V形密封圈常用材料,其特點是增加密封圈的剛度和強度,防止發生膠料擠出,間隙咬傷現象,使之適用于高壓。同時,在磨損過程中,橡膠先于織物產生磨損,當接觸壓力大的部位擴展,這樣整個密封面的磨損趨于均勻,而摩擦卻沒有明顯變化。但是,夾織物橡膠密封圈的唇容易把滑動面上的油膜刮去,故潤滑性比較差。 壓環和支承環一般有較硬的膠布?jí)褐贫桑С协h(huán)有時也用硬塑料壓制。


技術參數 :
工作壓力最大擠出間隙   Max  溫度         速度介質
160barE≤0.8mm-45~ 110 ℃≤0.5   m/s礦物油、 水乙二醇、 水基傳動液、 水
250barE≤0.6mm-30~60 ℃
400barE≤0.4mm
700barE≤0.2mm+5~60 ℃


材料 :

AB
C
標準件 POM/NBR/FKM
特殊 POM/PTFE/PAPTFE/UH-PE
POM/PTFE/PA


訂貨范例  :
D=120mm      d=100    H=32
訂貨號  :    VXQ 100*120*32

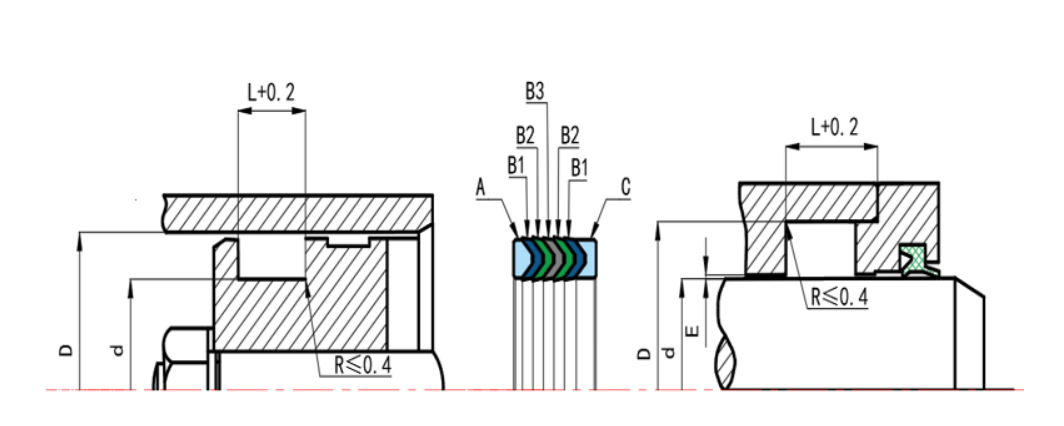

公制溝槽尺寸
桿徑 d f8溝槽底徑 D H10槽寬 L +0.2

10~39.9d+1016

40~74.9d+1525

75~ 149.9d+2032

150~ 199.9d+2540

200~299.9d+3050

300~599.9d4063

600~999.9d+4080

1000~ 1500d+50100
